NL4MPXX-3
Ce connecteur est entièrement conforme à la norme d'appareil IEC 62368-1, en raison de la certification de ses composants selon CEI 61984.

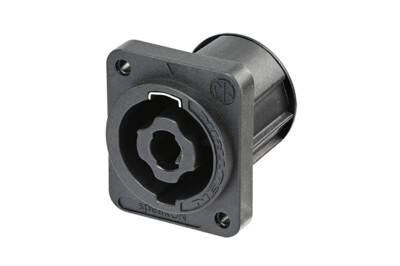

Connecteur de châssis à 4 pôles, gabarit taille D noir, trous de vis autotaraudeuses (vis A), languettes plates 3/16 ". Les connecteurs à montage sur panneau speakON sont les connecteurs de châssis standard pour les interconnexions haut-parleur / amplificateur.
Ils disposent d'un système de verrouillage métallique unique, établissant le contact seulement une fois complètement verrouillé. Les prises speakON sont robustes, polyvalentes et faciles à raccorder.
- Certifié CEI 61984> Conforme CEI 62368-1
- Les matériaux V-0 renforcés de verre les rendent extrêmement robustes et fiables.
- Rainure précise pour un accouplement sécurisé
- Système de verrouillage à verrouillage par rotation précis
- Insert métallique dans la zone de verrouillage
Technical Information
| Product | |
|---|---|
| Title | NL4MPXX-3 |
| Gender | male |
| Electrical | |
|---|---|
| Contact resistance | ≤ 2 mΩ |
| Dielectric strength | 2.8 kVac |
| Insulation resistance | >0.1 GΩ (after dampheat) |
| Rated current per contact | 25 A rms continuous (audio rating significantly higher, depending on signal) |
| Rated voltage | 250 V ac |
| Attention | speakON is NOT to be used as an AC mains or power supply connector! |
| Mechanical | |
|---|---|
| Lifetime | > 5000 mating cycles |
| Termination | 3/16" flat tabs (e.g. NLFASTON) |
| Locking device | Quick Lock |
| Mounting direction | Rear mounting |
| Chassis shape | D |
| Layout | Standard hole position, self tapping screw holes (A-Screw) |
| Material | |
|---|---|
| Contact plating | Ag |
| Locking element | Stainless Steel |
| Shell | Polyamide (PA 6.6) |
| Contacts | Copper Alloy |
| Environmental | |
|---|---|
| Flammability | UL94 V-0 |
| Temperature range | -30 °C to +80 °C |
