NL4MPXX
Ce connecteur est entièrement conforme à la norme d'appareil CEI 62368-1, en raison de la certification de ses composants selon la norme CEI 61984.

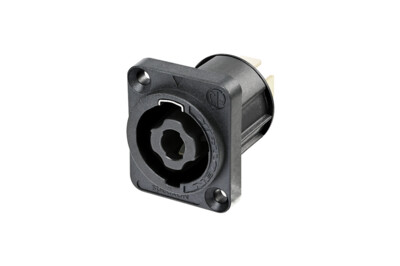

Connecteur de châssis à 4 pôles, corps noir de taille D, trous traversants fraisés, languettes plates 3/16 ".
Les connecteurs à montage sur panneau speakON sont les connecteurs de châssis standard pour les interconnexions haut-parleur / amplificateur. Ils disposent d'un système de verrouillage métallique unique, établissant le contact seulement une fois complètement verrouillé.
Les prises speakON sont robustes, polyvalentes et faciles à raccorder.
Caracteristiques & Avantages
- Certifié CEI 61984> Conforme CEI 62368-1
- Les matériaux V-0 renforcés de verre le rendent extrêmement robuste et fiable Rainure de clavette précise pour un accouplement sécurisé
- Système de verrouillage à verrouillage par rotation précis Insert métallique dans la zone de verrouillage
- Conception étanche à l'air - optimisée pour les applications d'enceintes acoustiques
Telechargement
BDA 594 V1 - speakON NL4MPXX & NL4MPXX-3
pdf - 253.84 KB
BDA 591 V1 - Assembly recommendation of speakON chassis connector
pdf - 318.08 KB
20002406
pdf - 376.74 KB
20002406
dxf - 1.31 MB
nl4mpxx
stp - 3.11 MB
CB_Cert_SE-100963A1M1
pdf - 84.88 KB
Certificate_ENEC_40052110 (2024-06-11)
pdf - 307.3 KB
Certificate ETL_104216254ATL-001A_240425_ATM (2024-04-25)
pdf - 117.47 KB
03 Section speakON PG EN 202202-V23
pdf - 5.55 MB
Technical Information
Product | |
---|---|
Title | NL4MPXX |
Gender | male |
Electrical | |
---|---|
Contact resistance | ≤ 2 mΩ |
Dielectric strength | 2.8 kVac |
Insulation resistance | >0.1 GΩ (after dampheat) |
Rated current per contact | 25 A rms continuous (audio rating significantly higher, depending on signal) |
Rated voltage | 250 V ac |
Attention | speakON is NOT to be used as an AC mains or power supply connector! |
Mechanical | |
---|---|
Lifetime | > 5000 mating cycles |
Termination | 3/16" flat tabs (e.g. NLFASTON) |
Locking device | Quick Lock |
Chassis shape | D |
Chassis shape | standard hole position, thru holes |
Material | |
---|---|
Contact plating | Ag |
Locking element | Stainless Steel |
Shell | Polyamide (PA 6.6) |
Contacts | Copper Alloy |
Environmental | |
---|---|
Flammability | UL94 V-0 |
Temperature range | -30 °C to +80 °C |
