NL2MPXX

Ce connecteur est entièrement conforme à la norme d'appareil IEC 62368-1, en raison de sa certification de composants selon IEC 61984.

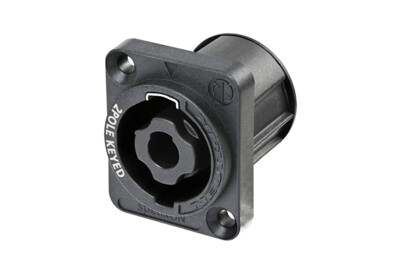

Connecteur de châssis à 2 pôles, corps noir de taille D, trous traversants fraisés, languettes plates de 3/16".

Ne s'interconnecte pas avec le connecteur de câble à 4 pôles. Les connecteurs à montage sur panneau speakON sont les connecteurs de châssis standard pour les interconnexions haut-parleur/amplificateur. Ils disposent d'un système de verrouillage métallique unique, n'établissant le contact qu'une fois complètement verrouillé. Les prises speakON sont robustes, polyvalentes et faciles à raccorder.

Caracteristiques & Avantages

Certifié IEC 61984 > Conforme à IEC 62368-1
Les matériaux V-0 renforcés de verre le rendent extrêmement robuste et fiable
Rainure de clé précise pour un accouplement sécurisé
Système de verrouillage précis à verrouillage par rotation Insert métallique dans la zone de verrouillage

Telechargement

BDA 589 V1 - speakON NL2MPXX

pdf - 204.11 KB

BDA 591 V1 - Assembly recommendation of speakON chassis connector

CB_Cert_SE-100963A1M1

pdf - 84.88 KB

Certificate_ENEC_40052110 (2024-06-11)

pdf - 307.3 KB

Certificate ETL_104216254ATL-001A_240425_ATM (2024-04-25)

pdf - 117.47 KB

03 Section speakON PG EN 202202-V23

pdf - 5.55 MB

Technical Information

Product
Title	NL2MPXX
Gender	male

Electrical
Contact resistance	≤ 2 mΩ
Dielectric strength	2.8 kVac
Insulation resistance	>0.1 GΩ (after dampheat)
Rated current per contact	24 A rms continuous (audio rating significantly higher, depending on signal)
Rated voltage	250 V ac
Attention	speakON is NOT to be used as an AC mains or power supply connector!
