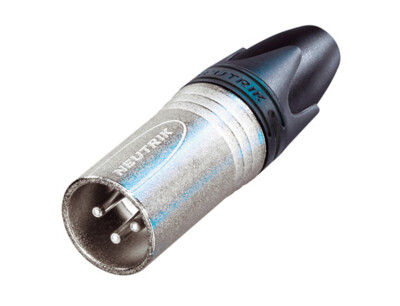

NC3MXX
Connecteur de câble mâle à 3 pôles avec boîtier en nickel et contacts en argent.
La nouvelle génération de la norme mondialement acceptée de connecteurs de câbles XLR. Le successeur de la série X offre plusieurs nouvelles fonctionnalités qui la rendent plus fiable, plus facile à assembler et améliore l'intégrité des contacts ainsi que la resistance à la traction des câbles.
Caractéristiques & avantages
- Connecteur mâle avec systeme de verrouillage amélioré sans "fenêtre"
- Boîtier plus robuste pour une durabilité accrue
- La résistance à latraction améliorée de type mandrin fournit une force de traction plus élevée et rend l'assemblage plus facile et plus rapide
- La gaine avec presse-étoupe en polyuréthane offre une protection élevée contre les contraintes de flexion
- Bagues et manchons colorés disponibles pour le codage ou l'identification
- Design élégant et ergonomique - précieux et pratique
- Coque robuste en zinc moulé sous pression, durable et fiable
- Le filetage interne sur la coque est bien protégé contre tout dommage
Downloads
Technical Information
| Product | |
|---|---|
| Title | NC3MXX |
| Connection Type | XLR |
| Gender | male |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 4 pF |
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 16 A |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Cable O.D. | 3.5 - 8.0 mm |
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | max. 2.5 mm² |
| Wiresize | max. 14 AWG |
| Wiring | Solder contacts |
| Locking device | Latch lock |
| Material | |
|---|---|
| Boot | Polyurethan |
| Contact plating | 2 µm Ag |
| Contacts | Brass (CuZn39Pb3) |
| Insert | Polyamide (PA66) |
| Locking element | Zinc diecast (ZnAl4Cu1) |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Nickel |
| Strain relief | Polyacetal (POM) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP 40 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
Accessories
audio
BTXX
Speed boot assembly tool to press XX boot onto shell.
audio
BXX-*
Colored bushings
audio
BXX-CR
Black bushing with clear coding ring
audio
BXX-14
Large bushing with chuck type strain relief (8 mm - 10 mm cable O.D.).
audio
HTXP
Hand tool for tightening the bushing of the XLR XX series, Plug PX series and etherCON CAT6 series.
audio
XXR-*
Colored coding rings. Color ring can be changed without unsoldering insert.
audio
XXCR
Transparent coding ring which allows an individual customized labeling, branding, coding etc.
audio
HTX
Hand tool for tightening the bushing of the XLR X, XCC, FX-SPEC series and etherCON cable connector carrier series as well as the XLR XX and etherCON CAT6 series.
