NAC3MX-W-TOP

Download Data Sheet

PHASE OUT
direct replacement / successor: NAC3M-TRUE1-S

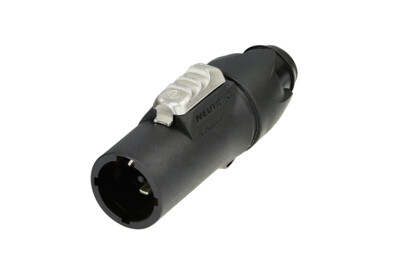

Connecteur de câble mâle verrouillable, borniers à vis

Le powerCON TRUE1 TOP est un véritable connecteur secteur 16 A verrouillable.

Il remplace les fiches d'appareils partout où une solution très robuste associée à un dispositif de verrouillage est nécessaire pour garantir une connexion électrique sûre.

Le powerCON TRUE1 TOP est un connecteur avec pouvoir de coupure (CBC), c'est-à-dire qu'il peut être connecté ou déconnecté sous charge ou sous tension.

Caractéristiques & avantages
  • Connecteur d'alimentation étanche robuste pour les environnements difficiles et exigeants
  • Utilise des matériaux résistants aux UV à fort impact
  • Véritable connecteur secteur avec pouvoir de coupure (CBC)
  • Connecteur monophasé 16 A verrouillable (USA : 20 A)
  • Système de verrouillage par rotation facile et fiable Extrêmement robuste et fiable
  • Rétention de câble Neutrik unique
  • Certifié ENEC selon IEC 60320
  • Certifié UL498



Telechargement
st-nac3mx-w-top
pdf - 269.55 KB
st-nac3mx-w-top
dxf - 2.52 MB
nac3mx-w-top
stp - 9.53 MB
BDA 542 V6 - powerCON TRUE 1 TOP - NAC3MX-W-TOP
pdf - 1.45 MB
BDA 559 V3 - powerCON TRUE1 TOP SAFETY NOTICE
pdf - 5.05 MB
BDA 558 - powerCON TRUE1 TOP Power OUT Connector - Operating Instruction
pdf - 3.42 MB
BDA 556 V3 - powerCON TRUE1 TOP Cable Connector - Operating Instruction
pdf - 4.93 MB
Certificate UL E343813 (2023-01-03)
pdf - 202.49 KB
VDE Certificate ENEC10VDE NAC3MX-W-TOP NAC3MX-W-TOP-L
pdf - 310.92 KB
Links
UL Certificate (ECBT2.E343813) cUL Certificate (ECBT8.E343813)

Technical Information

Product
Title NAC3MX-W-TOP
Electrical
Contact resistance ≤ 2 mΩ
Dielectric strength 4 kVdc / 2.8 kVac
Insulation resistance 0,1 GΩ (after damp heat test IEC 68-2-30)
Number of electrical contacts 2 + PE
Rating Europe EN 60320-1: 16 A 250 V AC
Rating USA UL 498: 20 A 250 V AC
Mechanical
Cable O.D. 6 - 12 mm
Lifetime > 5000 mating cycles
Wiresize 1.0 - 2.5 mm²
Wiresize 12 AWG
Material
Contact plating 2 µm Ag
Contacts CuNi1Si0.2
Insert Polyamide (PA 6.6 30 % GR)
Locking element ZuAl4Cu1
Shell Polyamide (PA 6.6 30 % GR)
Strain relief Polyacetal (POM)
Environmental
Flammability UL 94 V-0
Temperature range -30 °C - +80 °C
Accessories
HTAC

Hand tool for tightening the bushing of the powerCON TRUE1.

 Dichtkappe_SCNAC-MX_persp front liegend_RGB_WEB.png
SCNAC-MX

The rubber sealing cover protects the powerCON TRUE1 TOP NAC3MX-W-TOP from dust and water according to protection class IP65.
